お客様のお悩みから生まれた刃型

刃型の耐久性を向上させたい
全抜き時のカス取りをどうにかしたい
寸法精度の高い刃型をビク刃用の抜き加工機でも使用したい・・・
当社で作製している特殊な刃型は、お客様の様々な悩みから生まれてきました。
特殊治具の作製も承っておりますので、お問い合わせください。

DLCコーティング刃

DLCとはダイヤモンドライクカーボン(Diamond-Like Carbon)の略称で、高硬度・表面平滑性などの特徴をもつコーティングです。通常の刃型の2倍以上の硬度を誇るDLCコーティング刃は、オレフィン系の基材や白コート・白印刷をしたものに抜群の耐久性を発揮します。

硬 度 HV1500 厚 み 0.5μm
耐久性 通常の刃型の9倍長く使えた実績があります。
納 期 ゼンマイ刃は通常通り。フレキシブルダイは2週間程度。
価 格 通常の刃型の4~5倍程度。詳細はお問い合わせください。

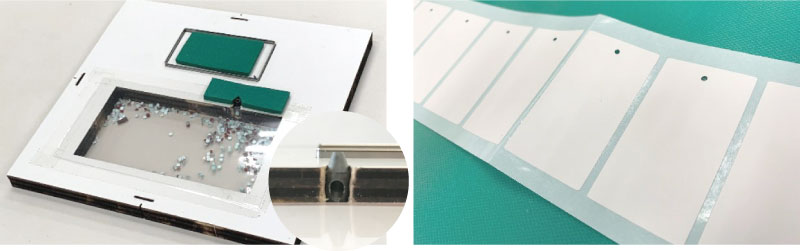

サイドポンチゼンマイ刃(刃高12mm)

打ち抜いたカスを刃型の中へ排出するくり抜き刃です。全抜き時に刃の中にカスが溜まってしまうのを防ぎます。Φ2~5mmのくり抜き刃で作成可能となっております。ご注文いただいてから刃物にくり抜き加工を施す為、ご納品までに少々お時間を頂きます。

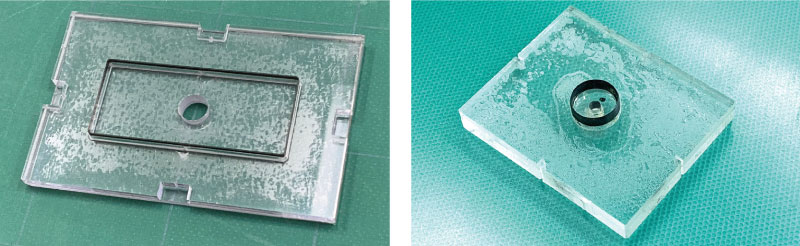

裏板が透明なゼンマイ刃

打ち抜き加工を手動で行う際に、位置合わせを目測で行えるよう裏板を透明な塩ビで作製したゼンマイ刃です。簡易的な打ち抜き加工等にご使用ください。

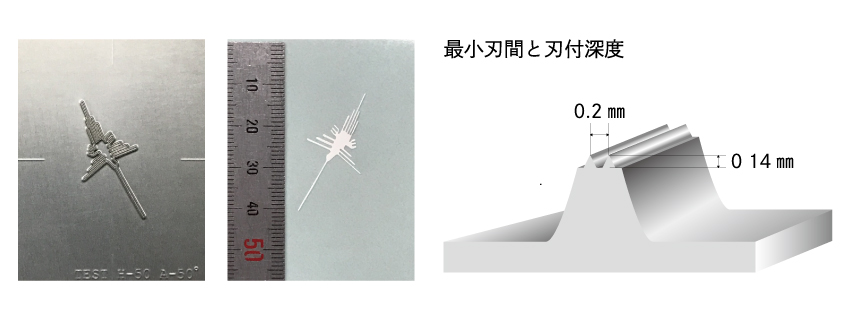

微細加工

深度制限はありますが、0.2mmのマイクロアンカットの作成も可能です。
今まで表現が難しかった、より細かな刃型も限りなくデータに近い形での作成が可能になりました。

フレキシブルダイ微細加工

特殊治具と併せたゼンマイ刃の使用

ゼンマイ刃の精度をトムソン刃用の打ち抜き加工機でも使えるように、高さ出しの為のオリジナル治具の作製も承っております。
